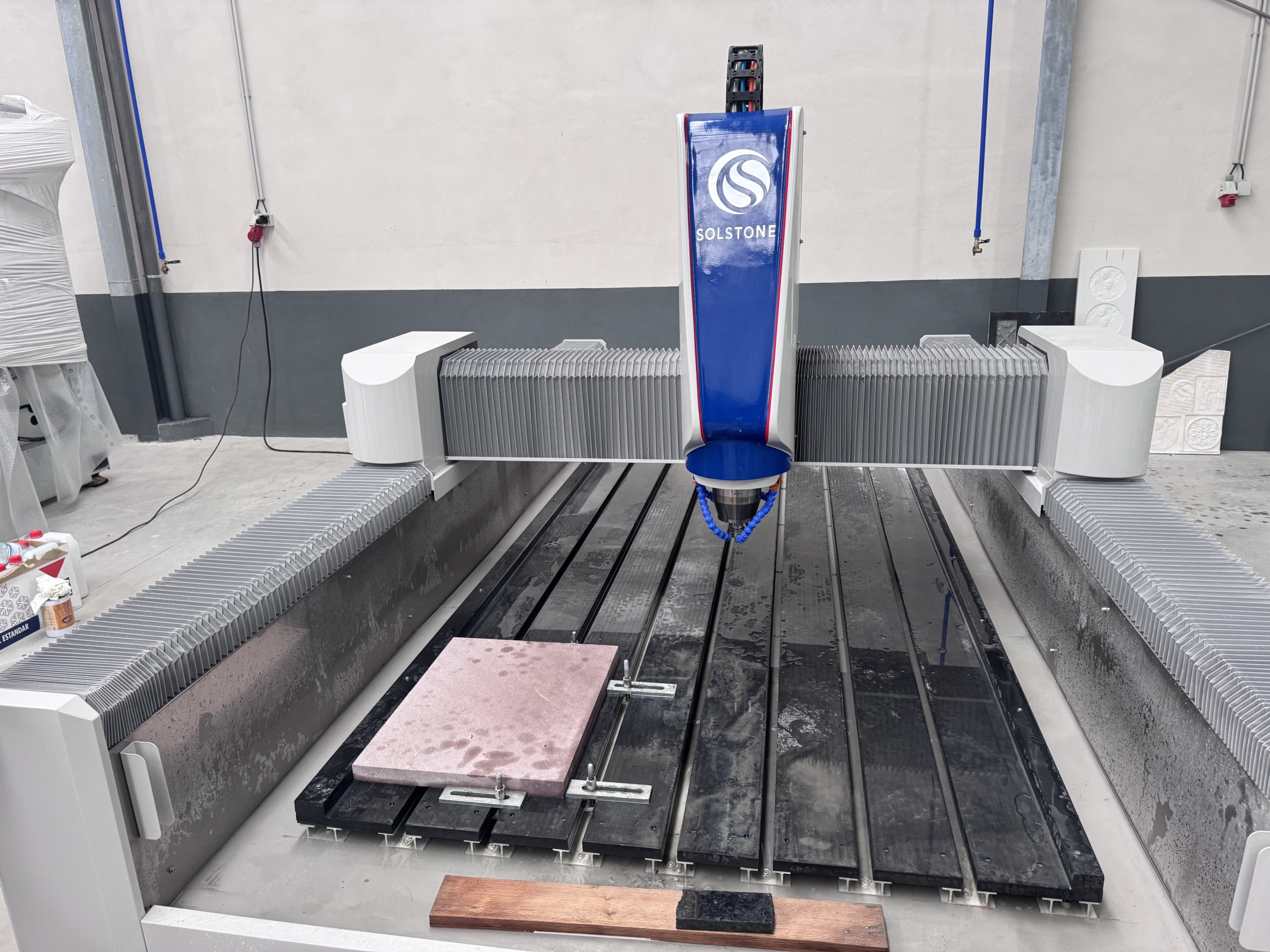

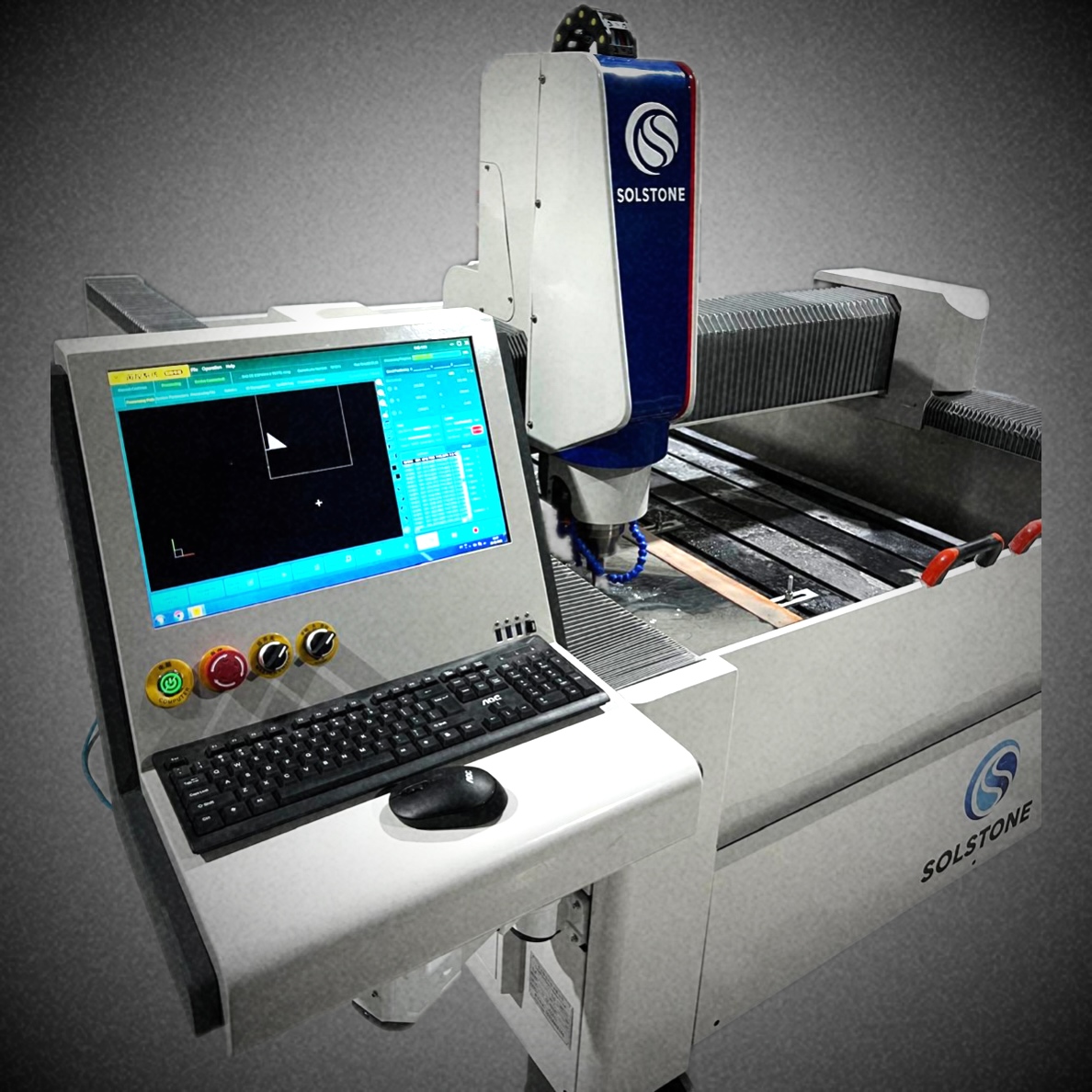

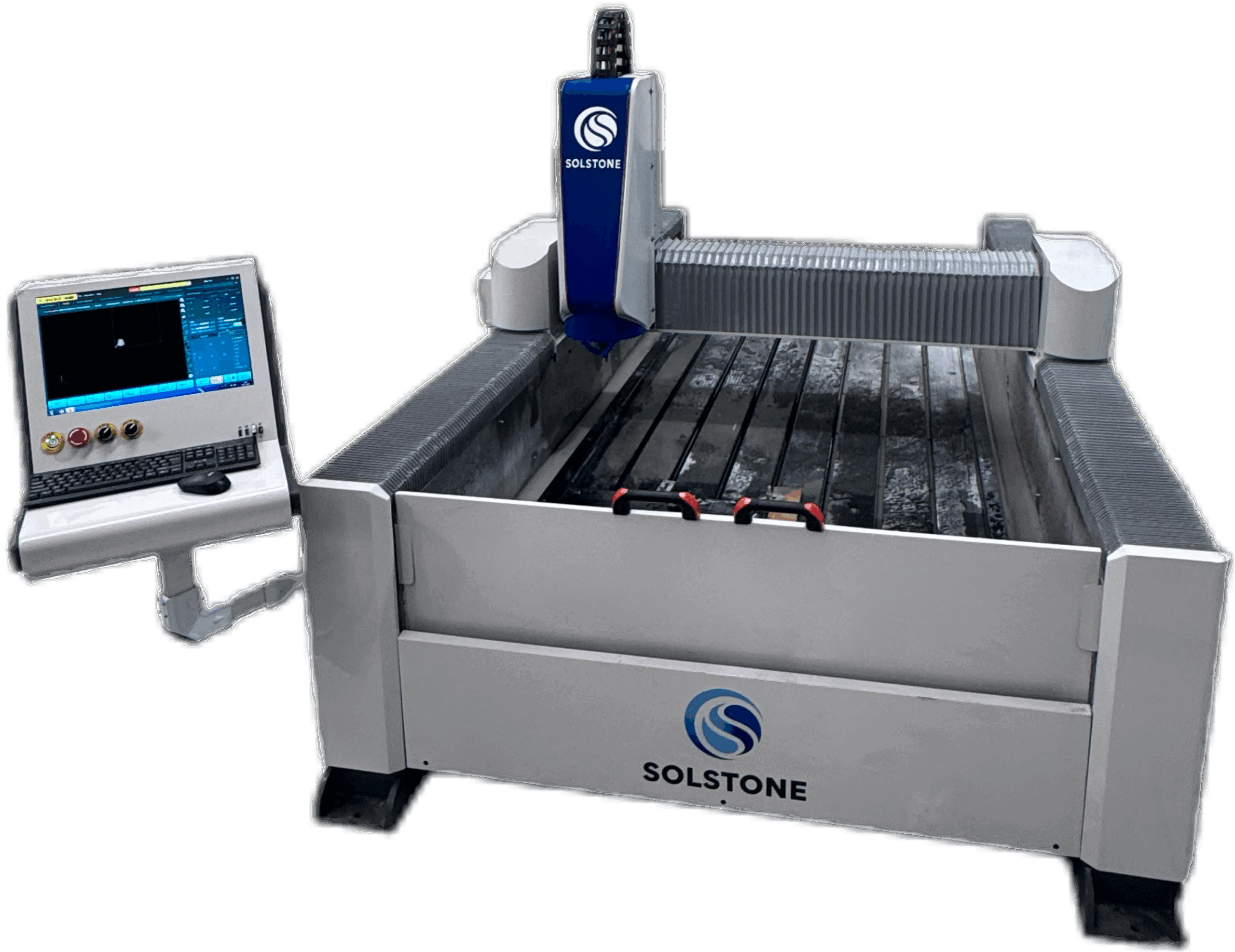

FRESADORA ST-1225

Fresadora CNC de 3 ejes interpolados, diseñada para grabado en relieve, inscripciones, desbaste y texturizado en superficies pétreas.

✔️ Control numérico de alta precisión

✔️ Movimiento interpolado en 3 ejes

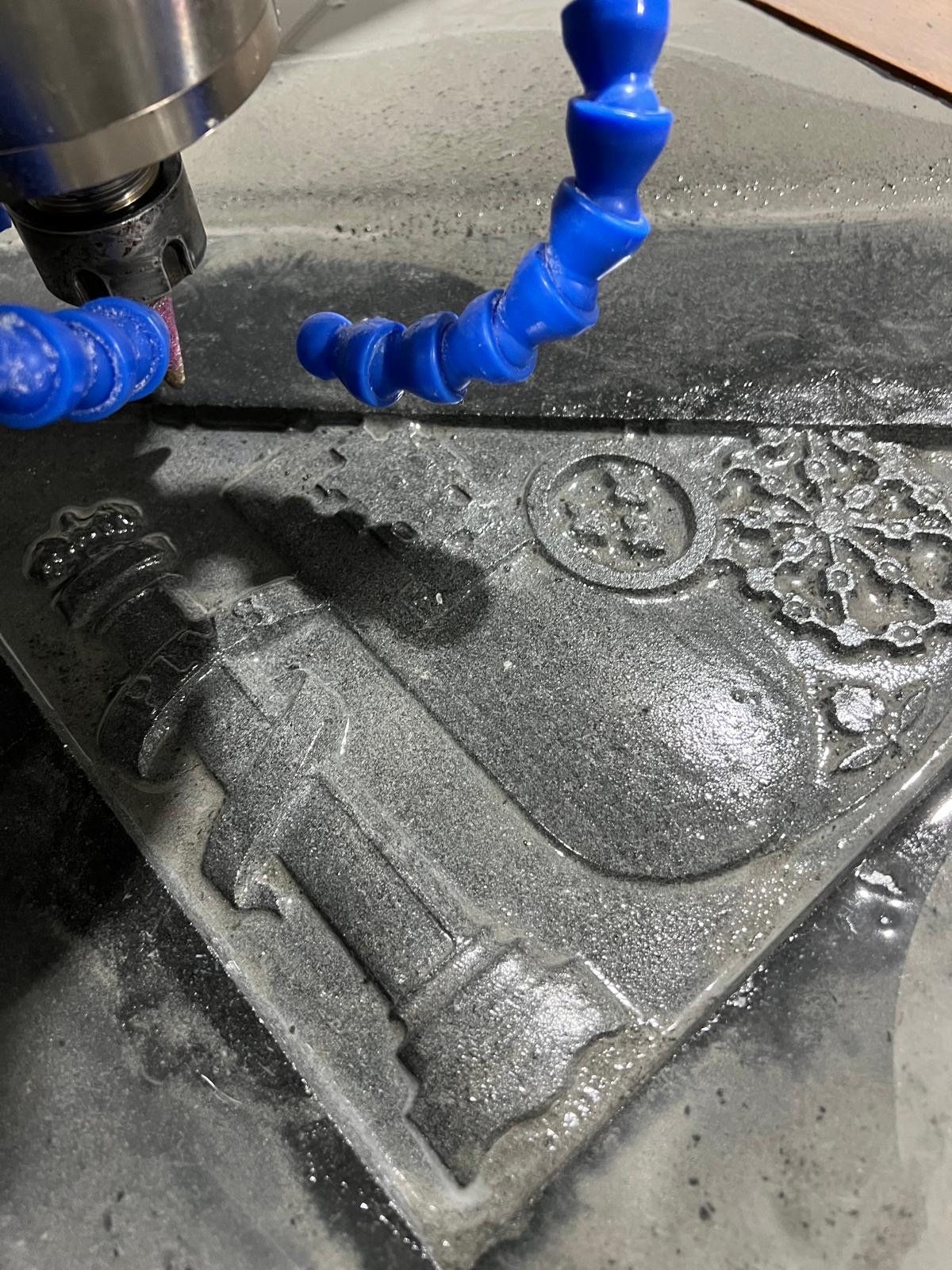

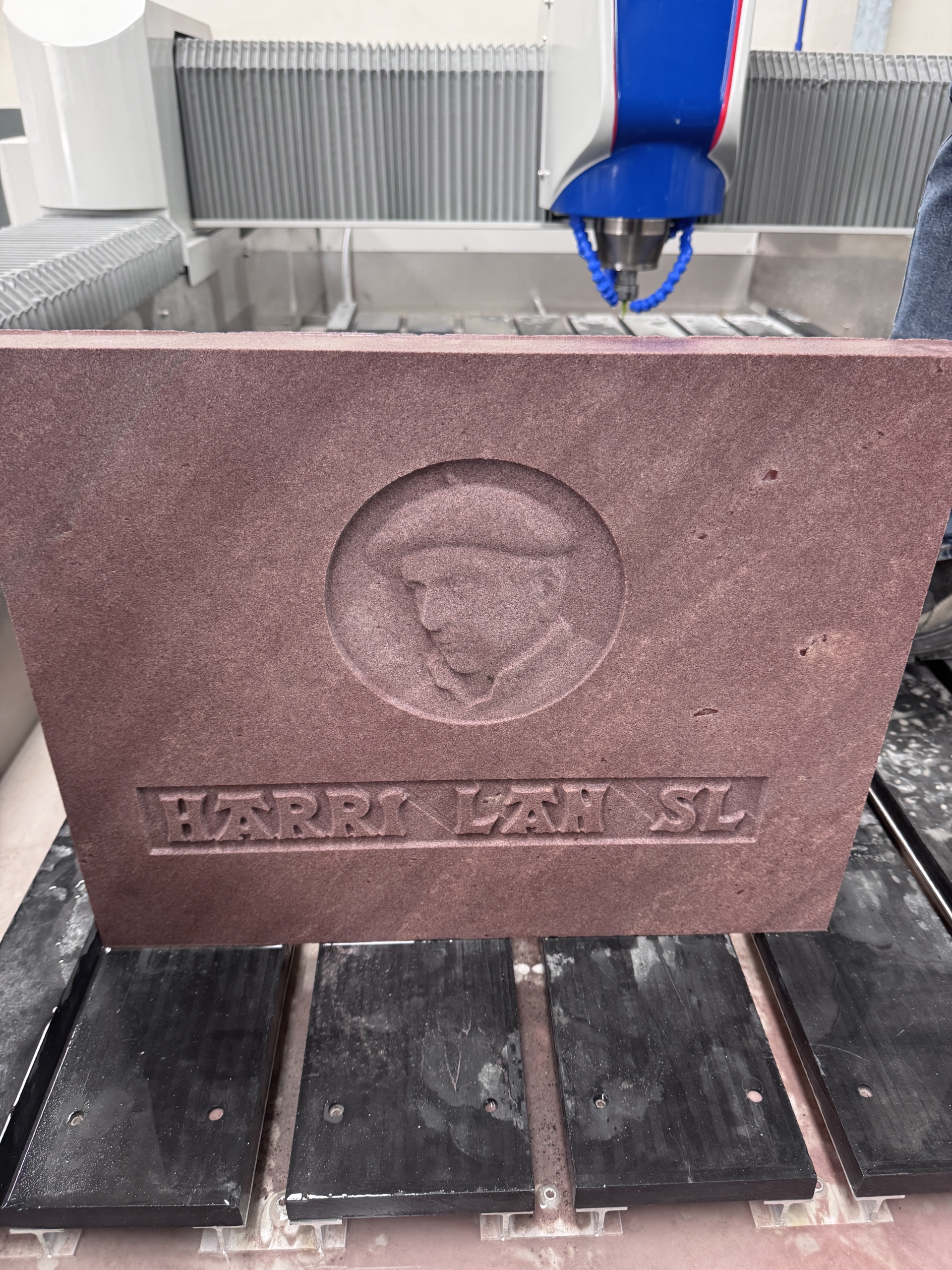

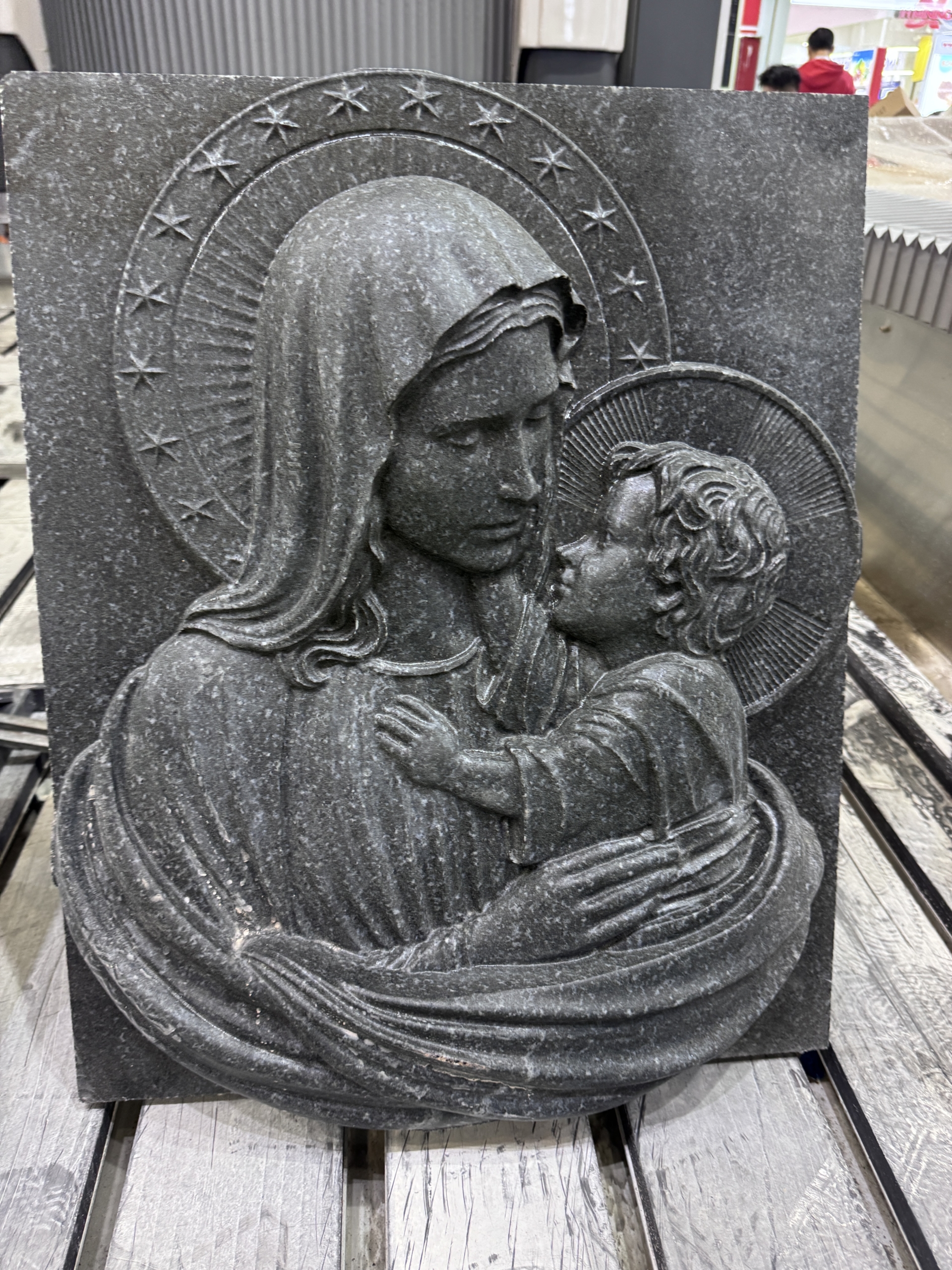

✔️ Ideal para relieves, letras y trabajos decorativos

✔️ Estructura robusta para mecanizado en piedra

✔️ Programación mediante software CAD-CAM

Solución profesional para grabado técnico, trabajos artísticos y mecanizado de detalle en talleres de piedra.

MOTOR PRINCIPAL

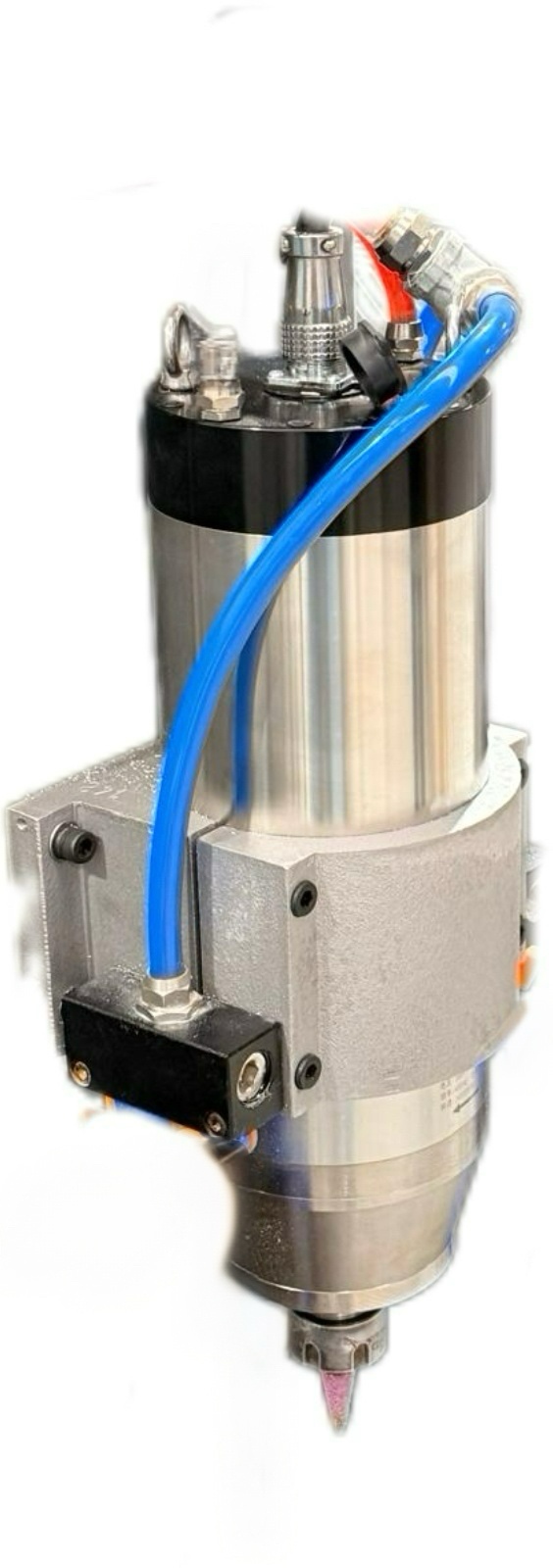

La máquina está equipada con un electromotor de 5,5 kW, capaz de girar entre 0 y 24000 rpm.

Este motor incorpora rodamientos de alta precisión, diseñados para soportar las altas velocidades de rotación del husillo, garantizando un funcionamiento estable y sin vibraciones.

El sistema de sujeción de herramientas es manual, mediante pinza ER32, ofreciendo una sujeción firme y precisa, con la posibilidad de trabajar con diferentes tipos de fresas y útiles según la aplicación.

La refrigeración del motor se realiza mediante un circuito cerrado con glicol, enfriado por un chiller industrial, lo que garantiza una temperatura de trabajo constante y una mayor durabilidad del electro-husillo, incluso en condiciones de uso intensivo.

DESPLAZAMIENTO DE LOS EJES

El movimiento de los ejes se realiza mediante servomotores de alta precisión.

Los ejes X y Z están equipados con un servomotor independiente, mientras que el eje Y dispone de dos servomotores sincronizados, situados a ambos lados del puente, para garantizar un movimiento rápido, estable y perfectamente alineado de la máquina.

Cada servomotor es controlado por drivers individuales, ubicados en el cuadro eléctrico de la máquina, lo que asegura una gestión electrónica precisa y segura de cada eje.

El desplazamiento se efectúa sobre guías lineales con sistema de cremallera, diseñadas para ofrecer suavidad, rigidez y durabilidad.

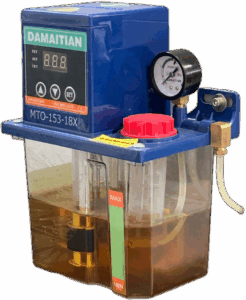

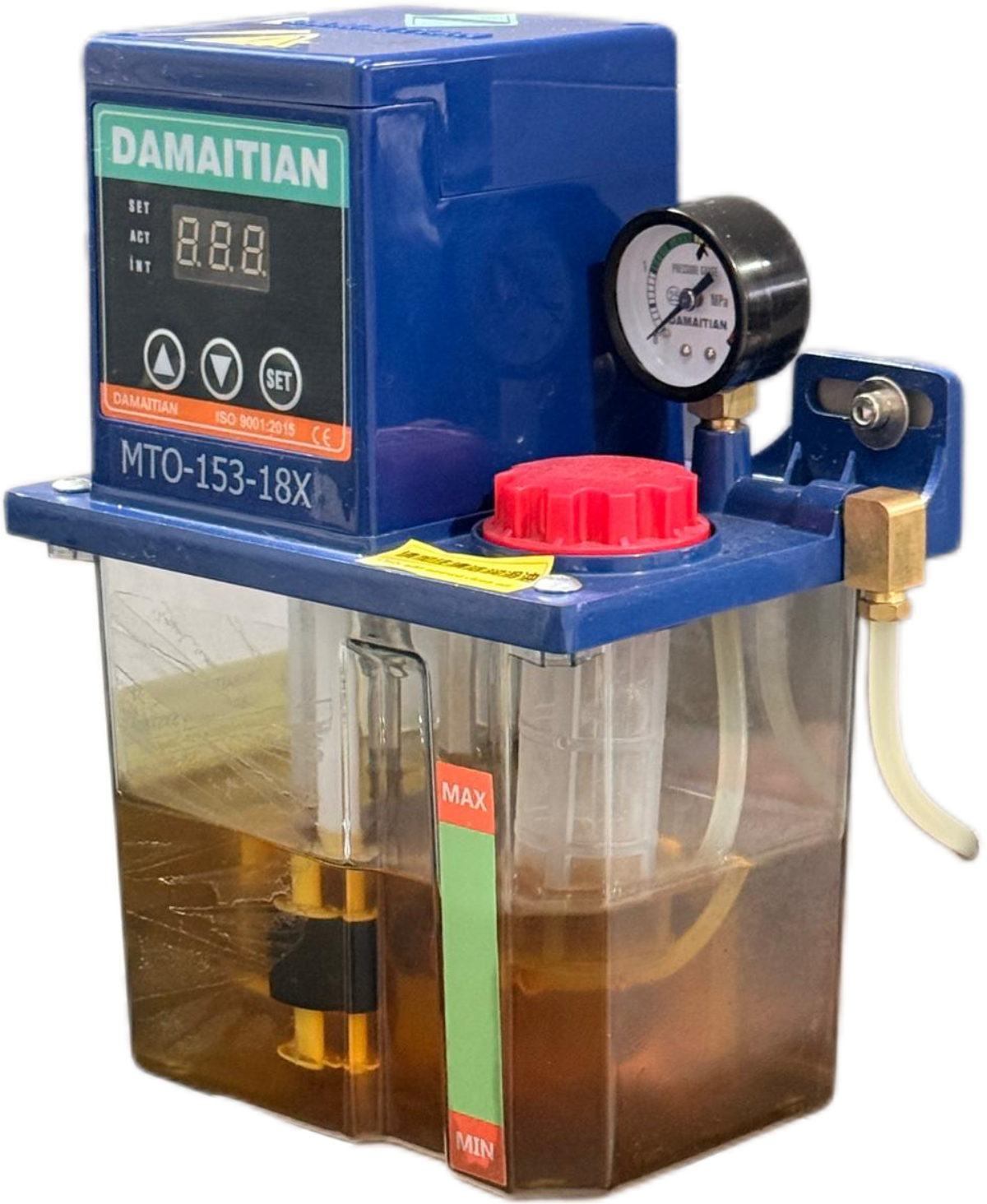

Además, el conjunto cuenta con un sistema de lubricación automática que mantiene en perfecto estado todos los componentes mecánicos, reduciendo el mantenimiento y prolongando la vida útil del equipo.

El equipo incorpora un sistema de lubricación automática que abastece de forma continua a todos los componentes mecánicos, garantizando un funcionamiento suave, reduciendo el desgaste por fricción y prolongando la vida útil de la máquina.

CUADRO DE MANDOS Y SOFTWARE

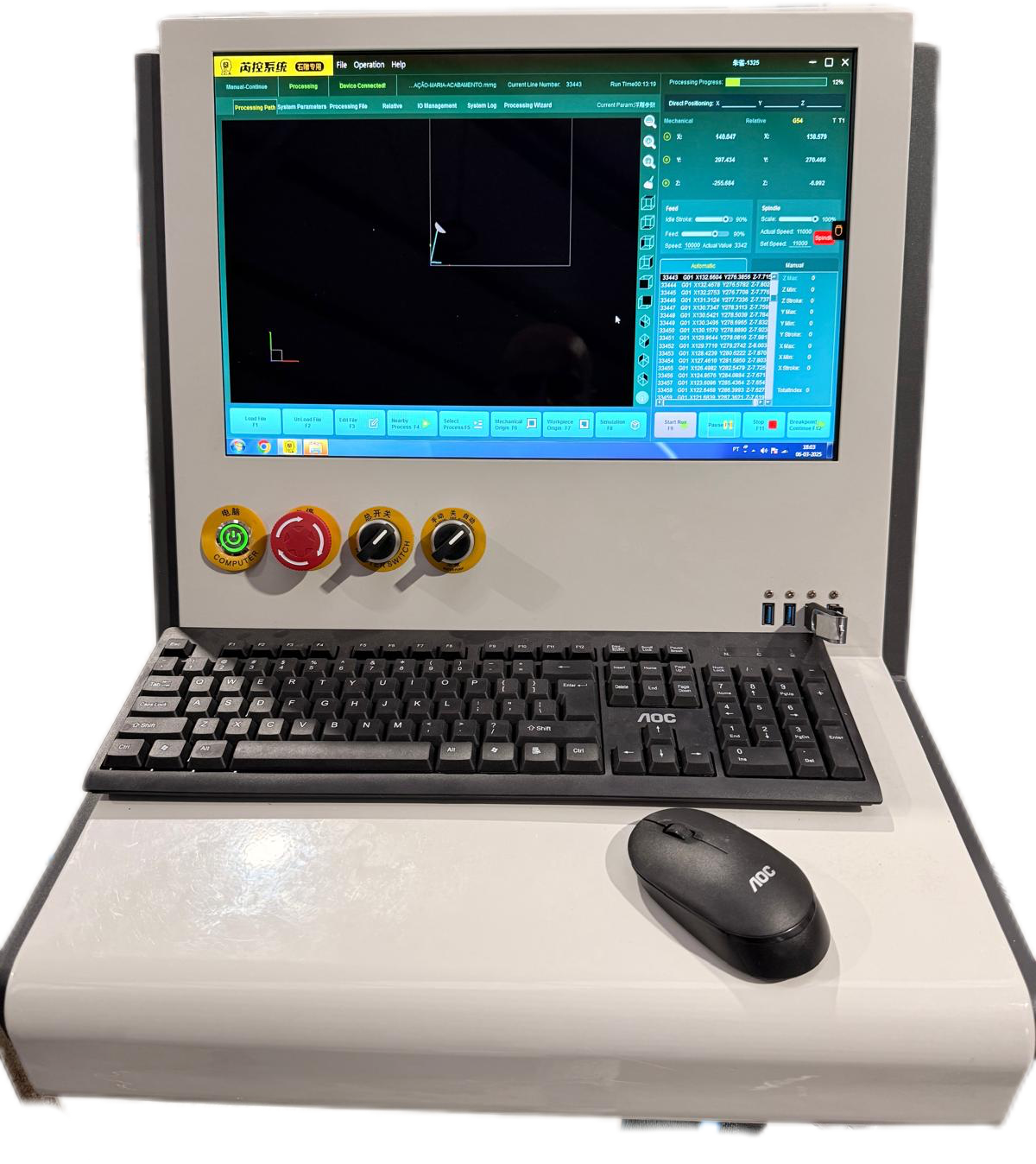

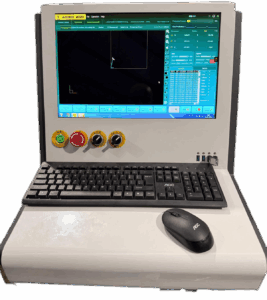

La máquina está equipada con un cuadro de control con ordenador industrial integrado, basado en sistema operativo Windows, que ofrece máxima estabilidad y compatibilidad con los programas de diseño y control.

Dispone de cuatro puertos USB para la conexión de dispositivos externos, carga de programas o transferencia de archivos, así como un botón de parada de emergencia de fácil acceso para garantizar la seguridad del operador.

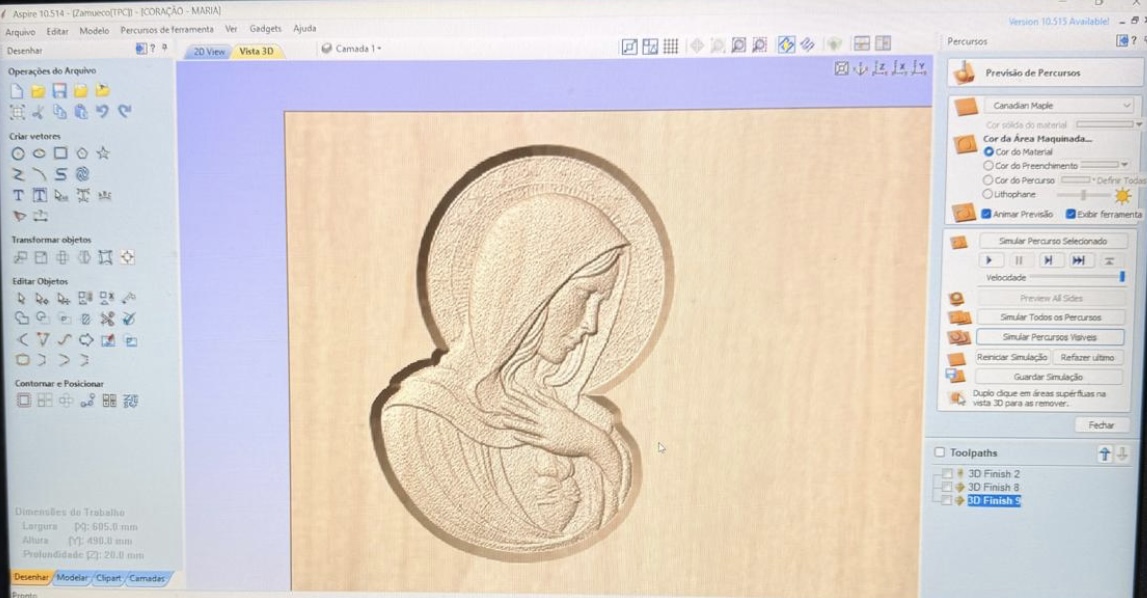

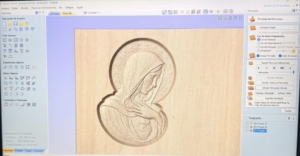

El sistema incluye un software CAD-CAM profesional para la programación y gestión de los trabajos, permitiendo crear, simular y ejecutar trayectorias de mecanizado con total precisión y facilidad de uso.

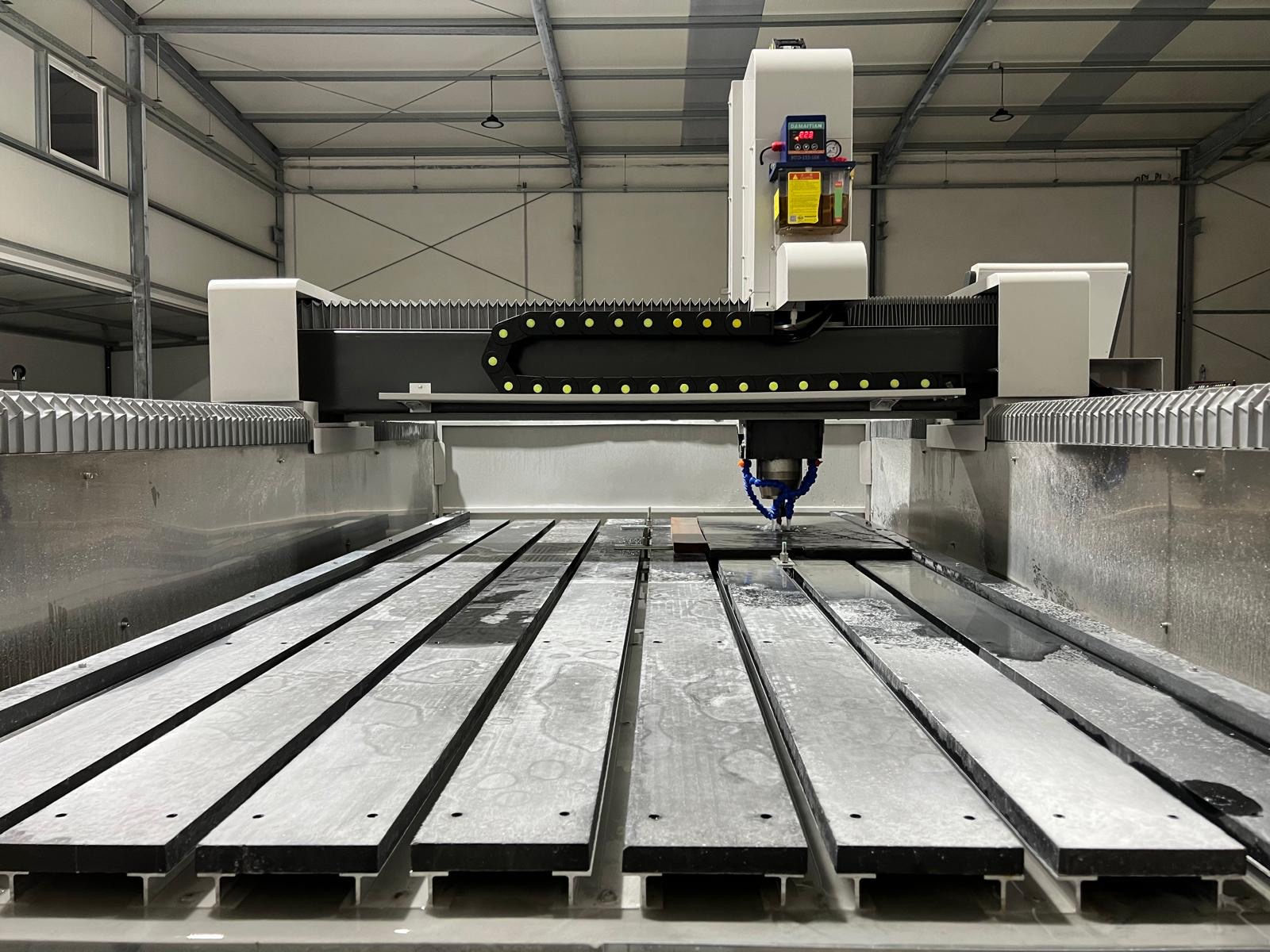

MESA DE TRABAJO

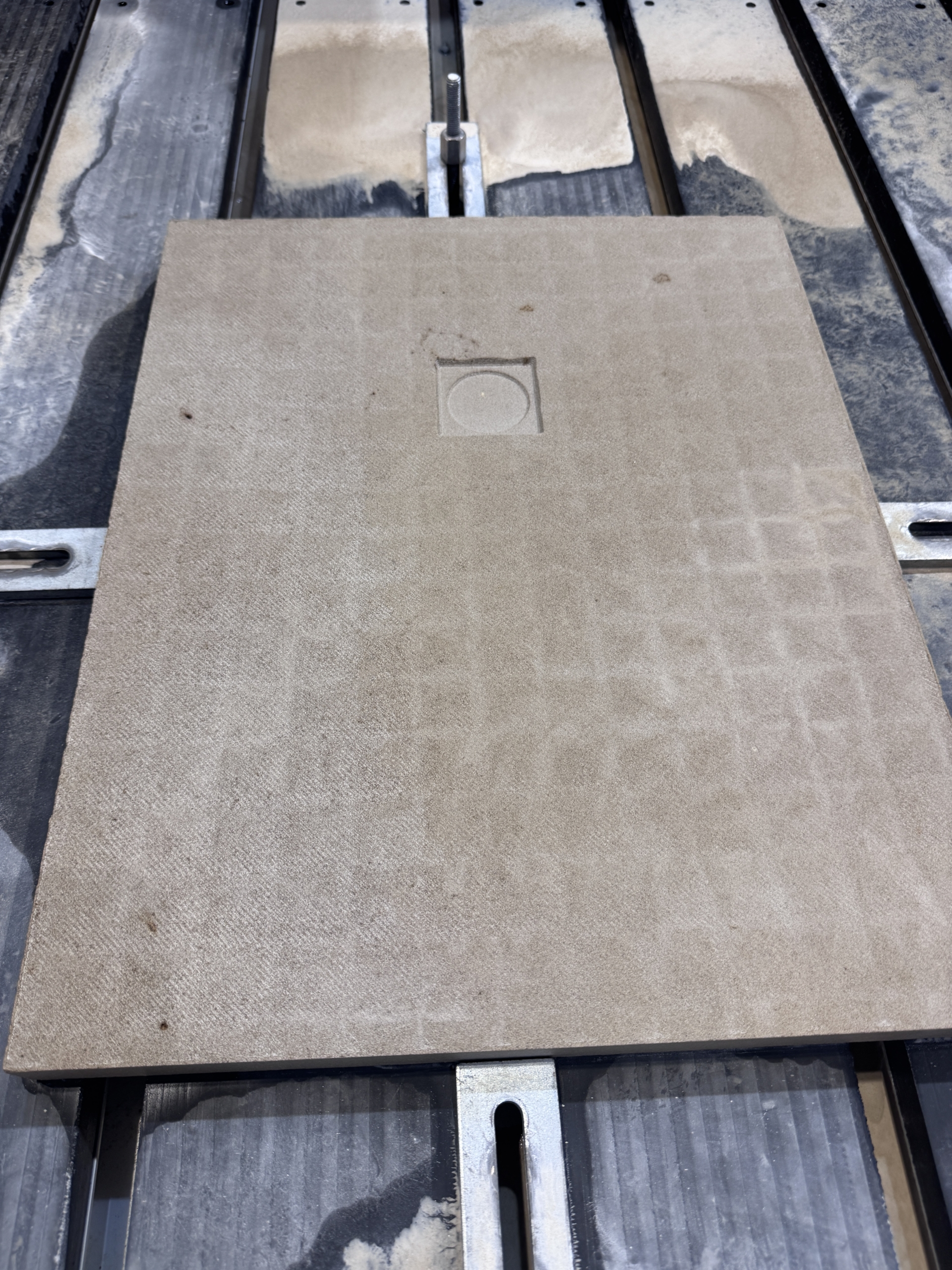

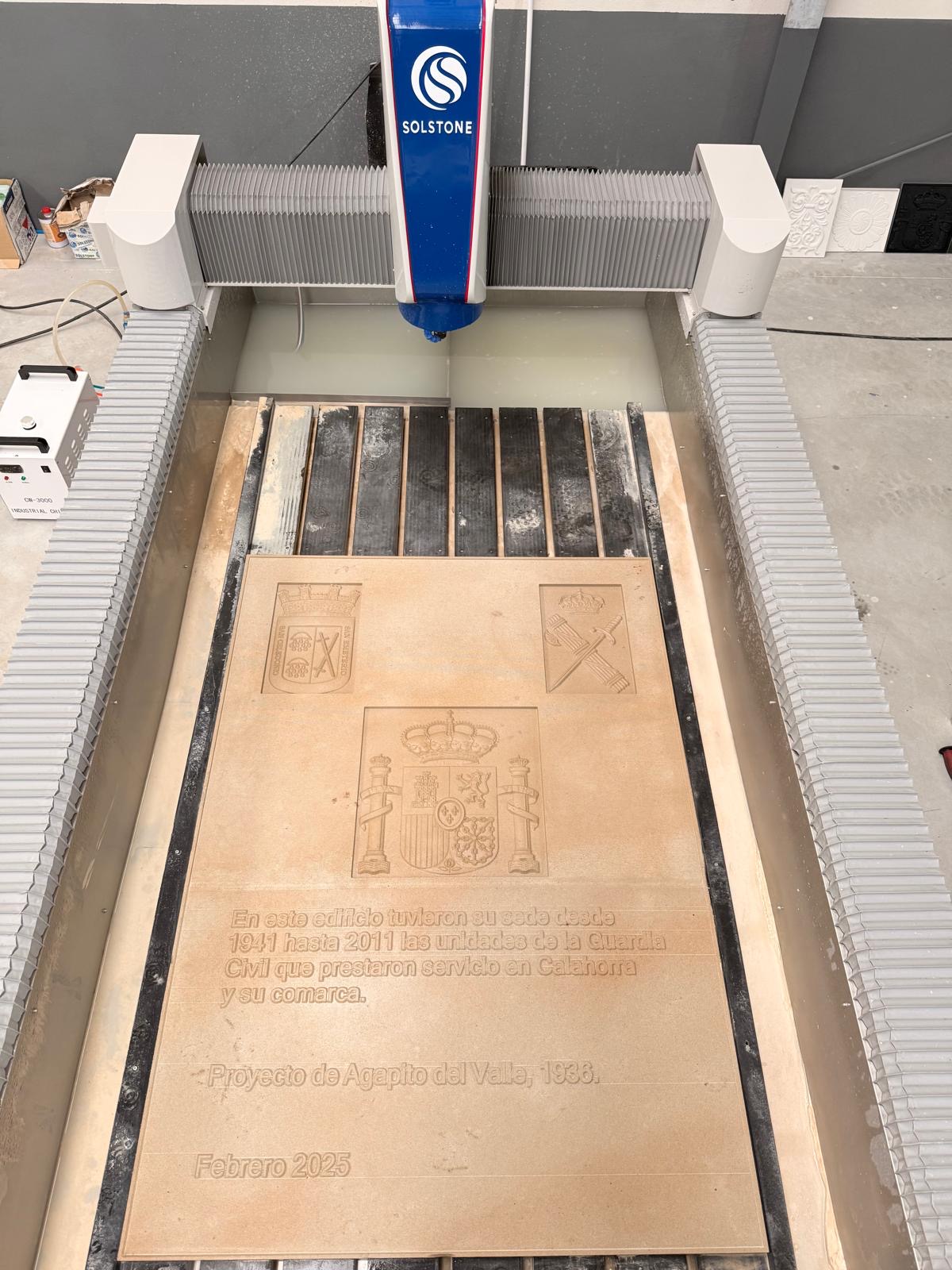

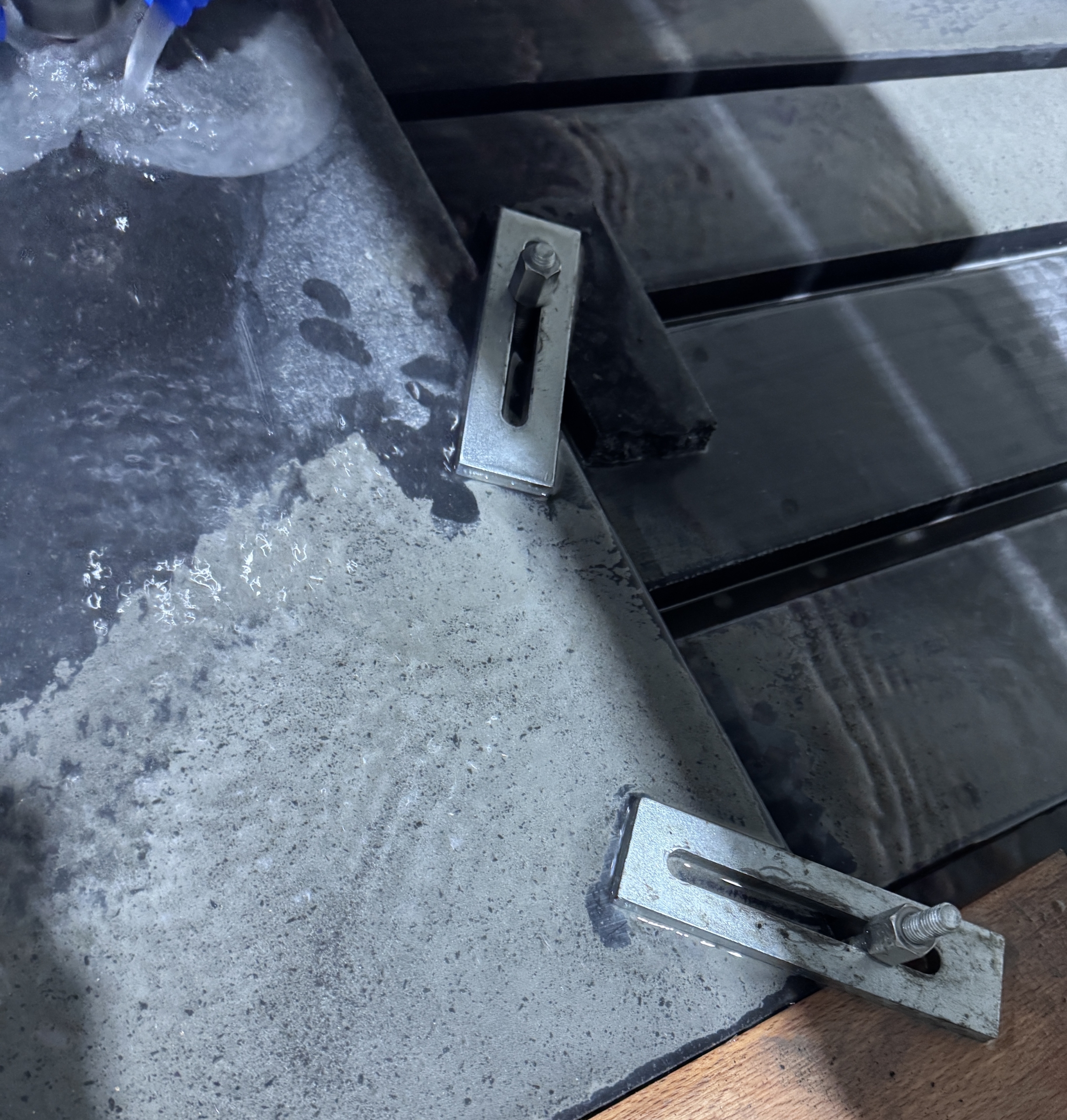

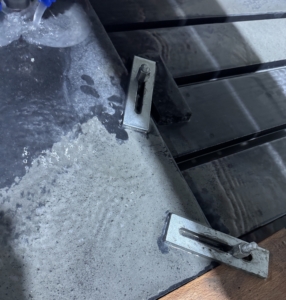

La mesa de trabajo está construida con láminas de alta resistencia, dispuestas de forma separada para facilitar la fijación de los sistemas mecánicos de sujeción de la piedra durante el procesado.

Esta configuración permite una mayor estabilidad, una colocación precisa de las piezas y un mantenimiento sencillo de la superficie de trabajo.

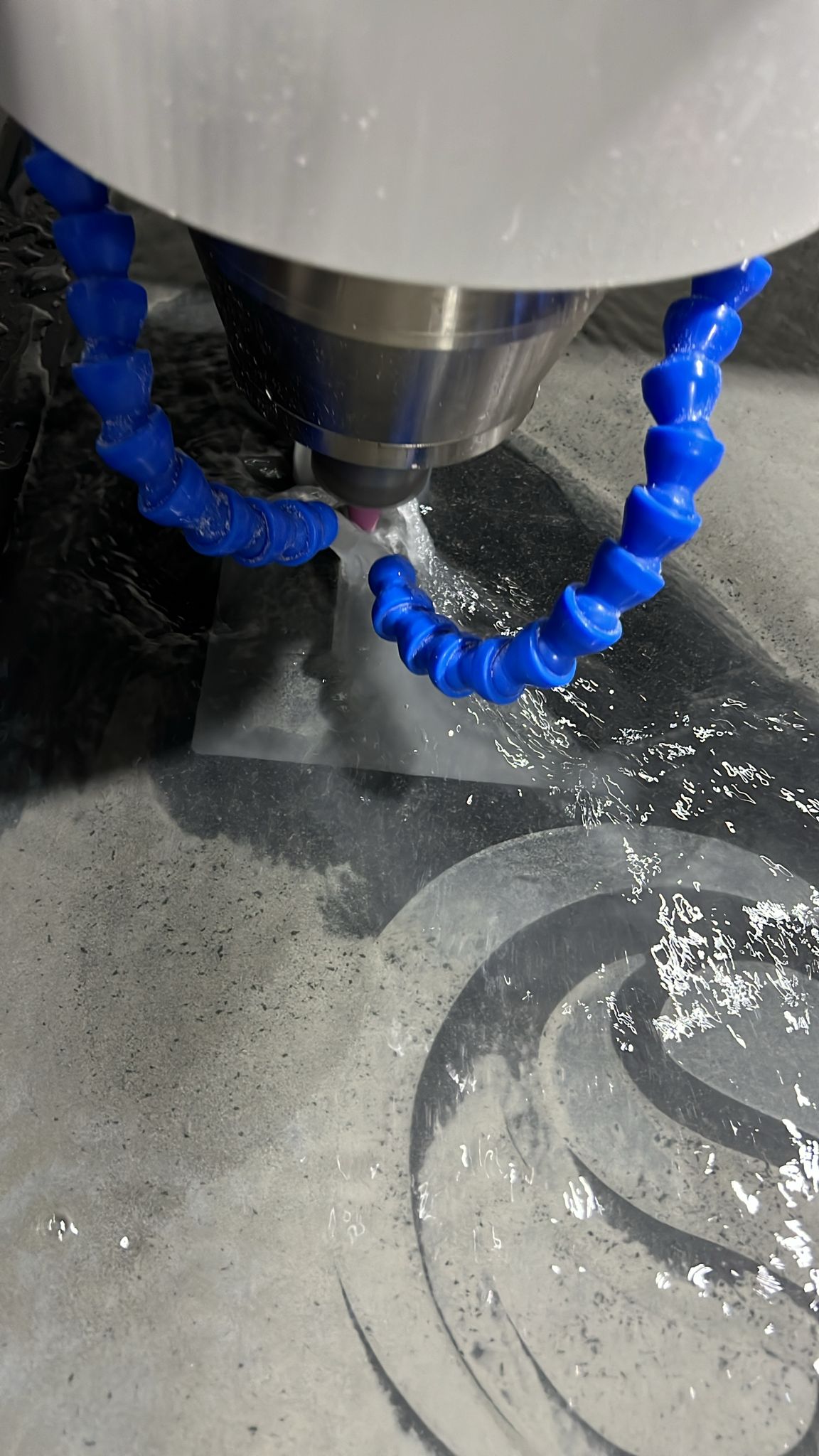

REFRIGERACIÓN DE LA HERRAMIENTA

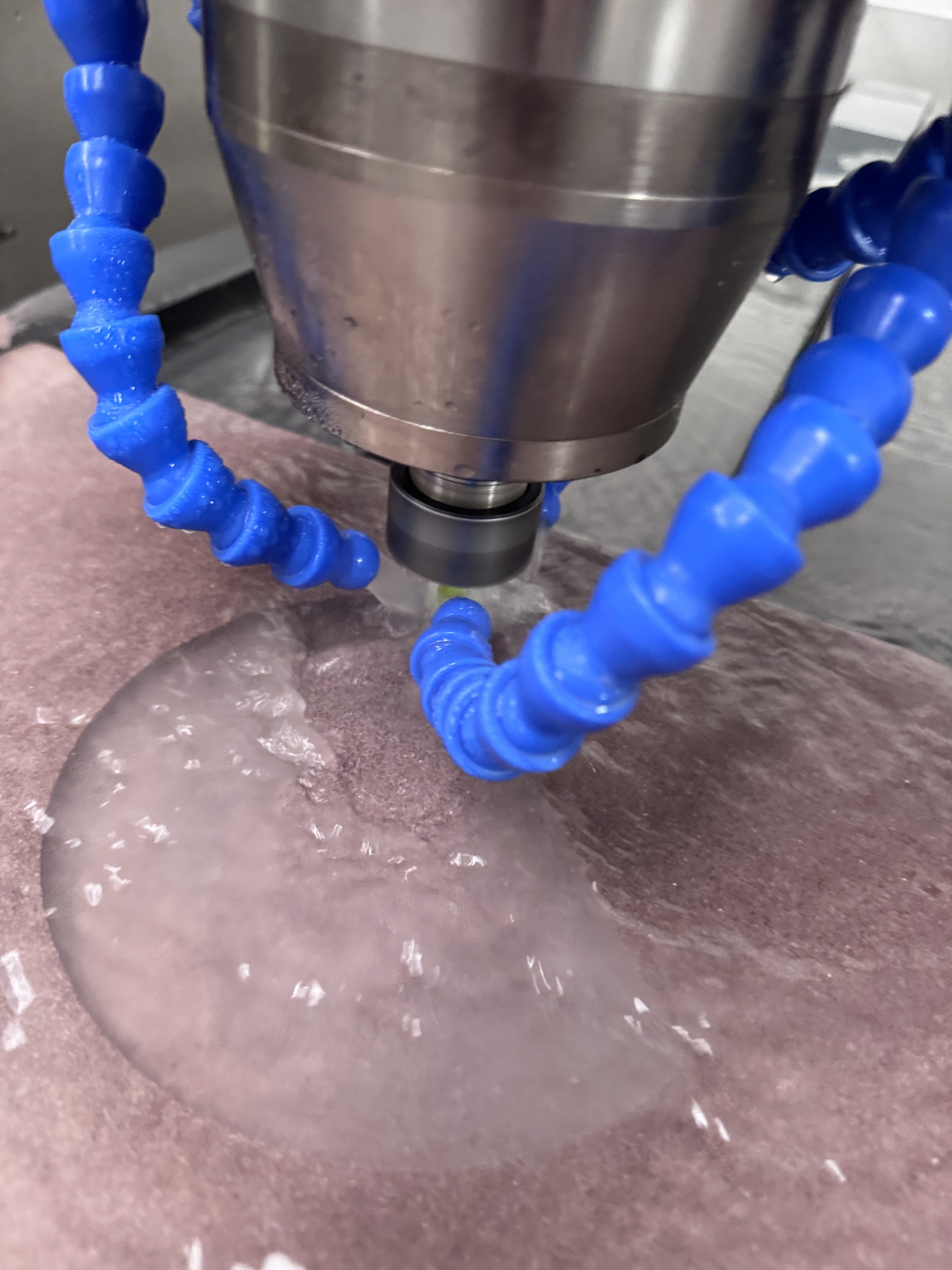

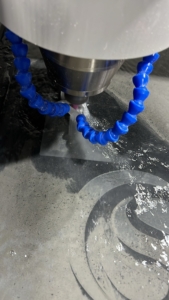

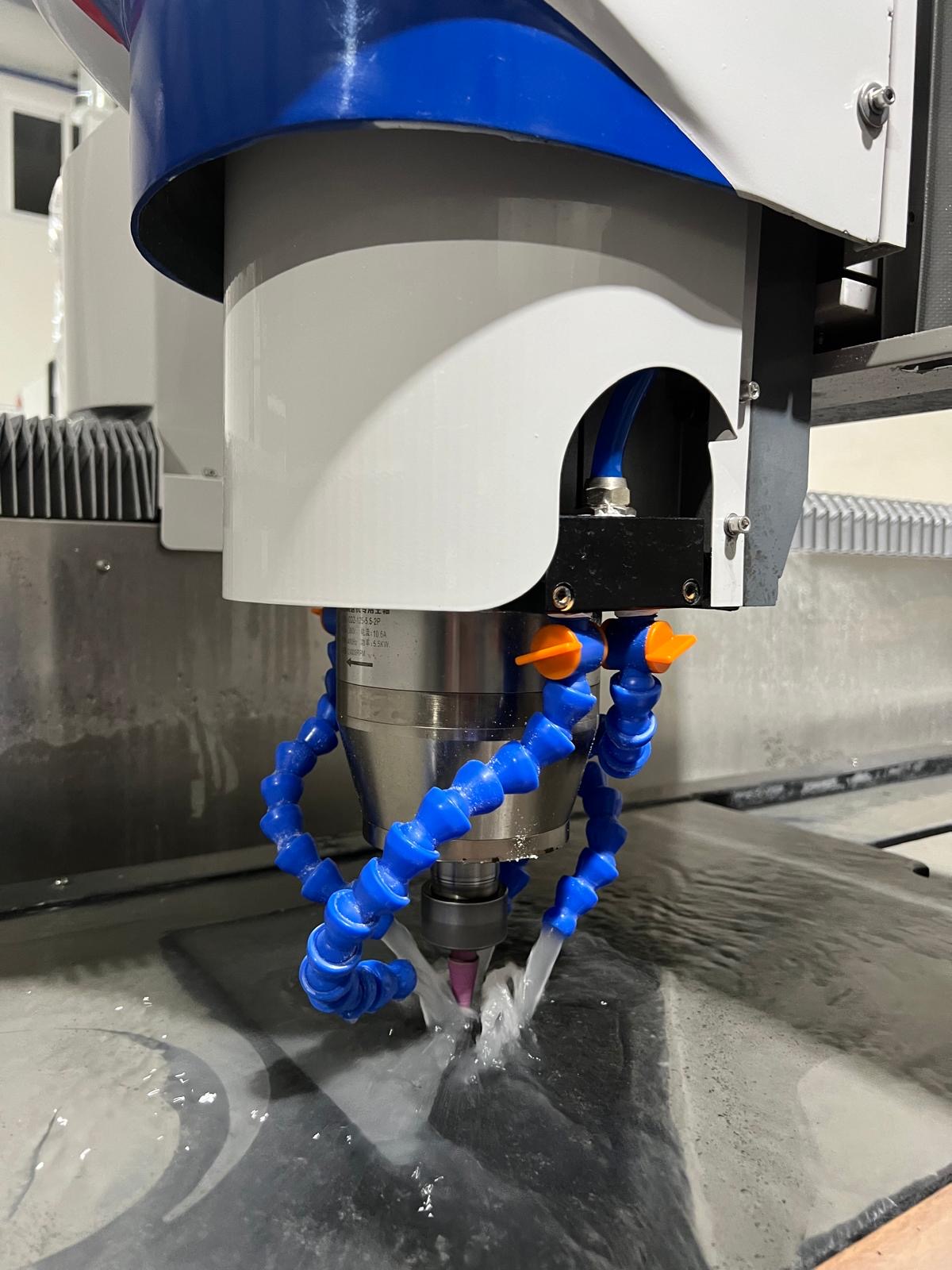

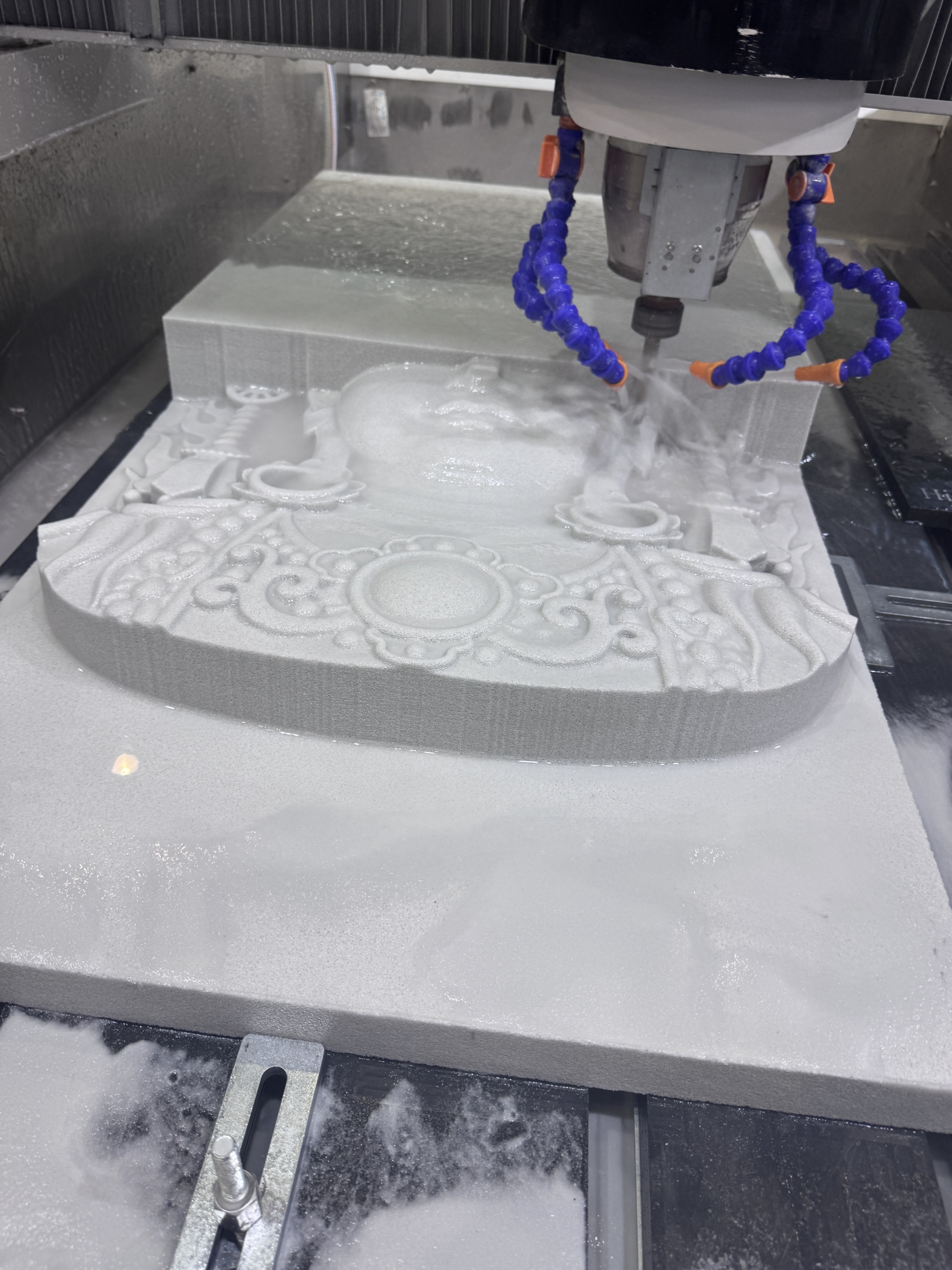

El sistema de refrigeración de la herramienta funciona mediante un circuito cerrado de agua, diseñado para mantener una temperatura óptima durante el mecanizado y evitar el sobrecalentamiento de las fresas.

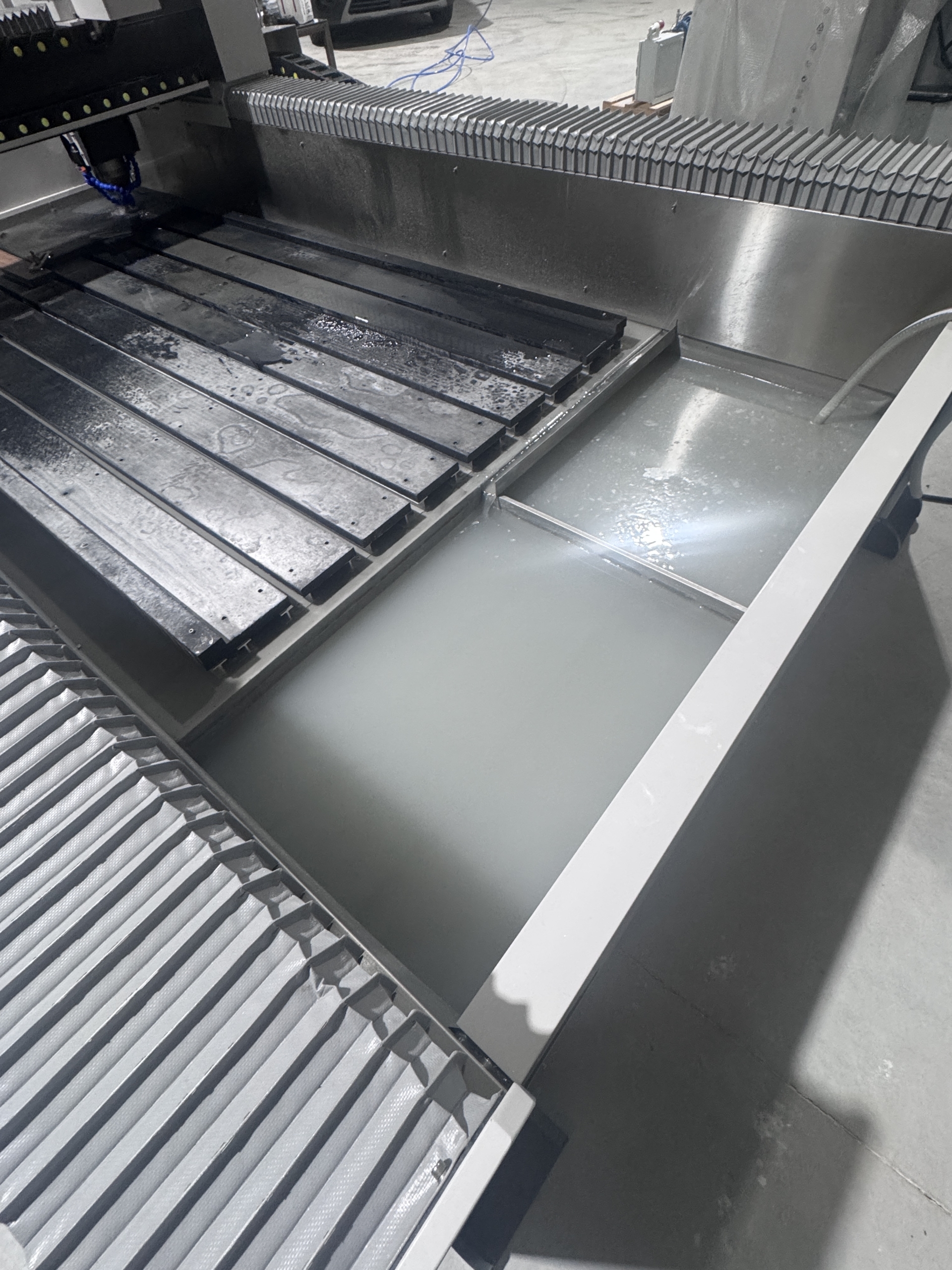

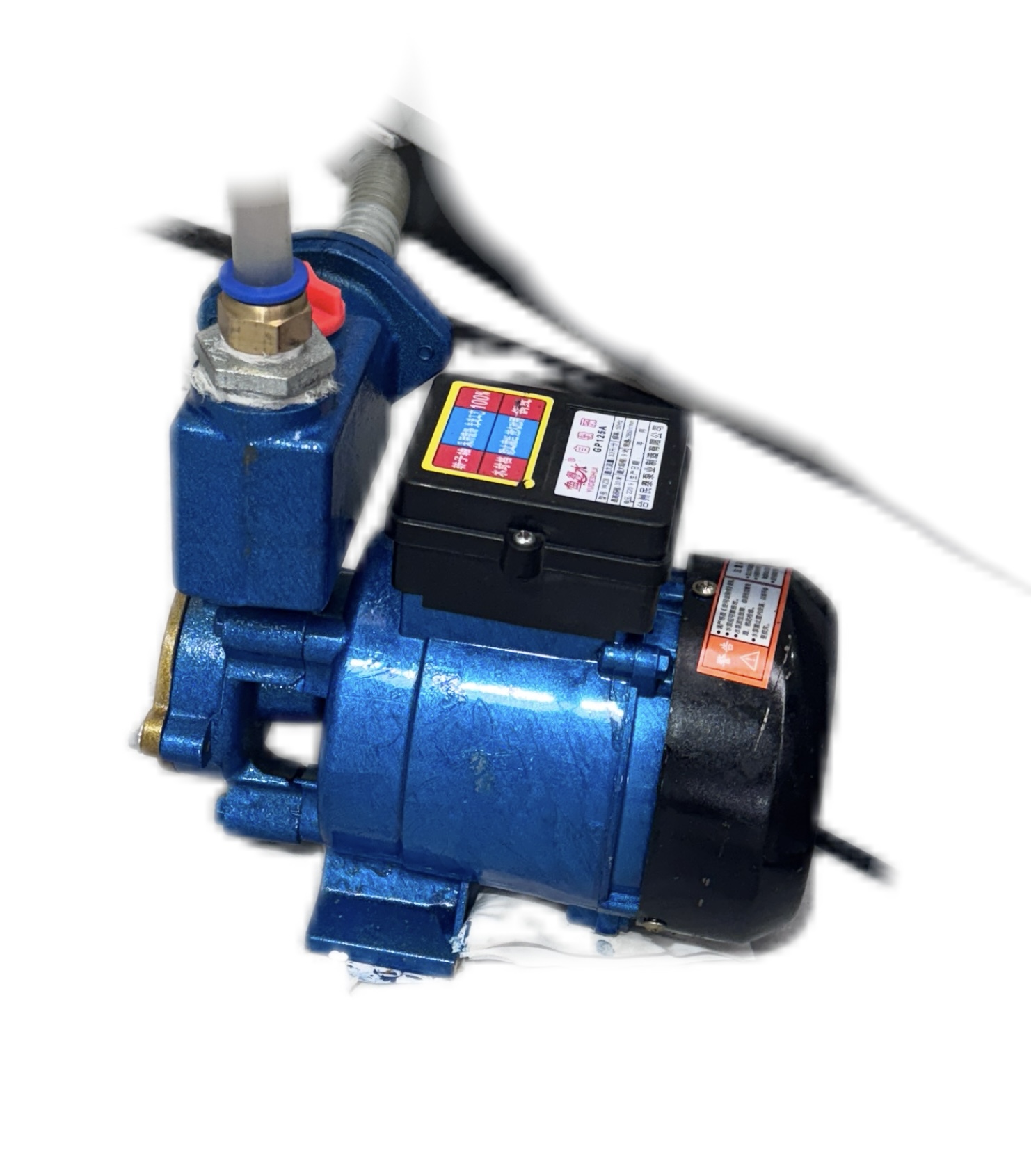

El agua se almacena en dos depósitos situados en la parte posterior de la mesa de trabajo, desde donde una bomba de presión la impulsa hacia el cabezal de la máquina para su distribución uniforme sobre la herramienta.
