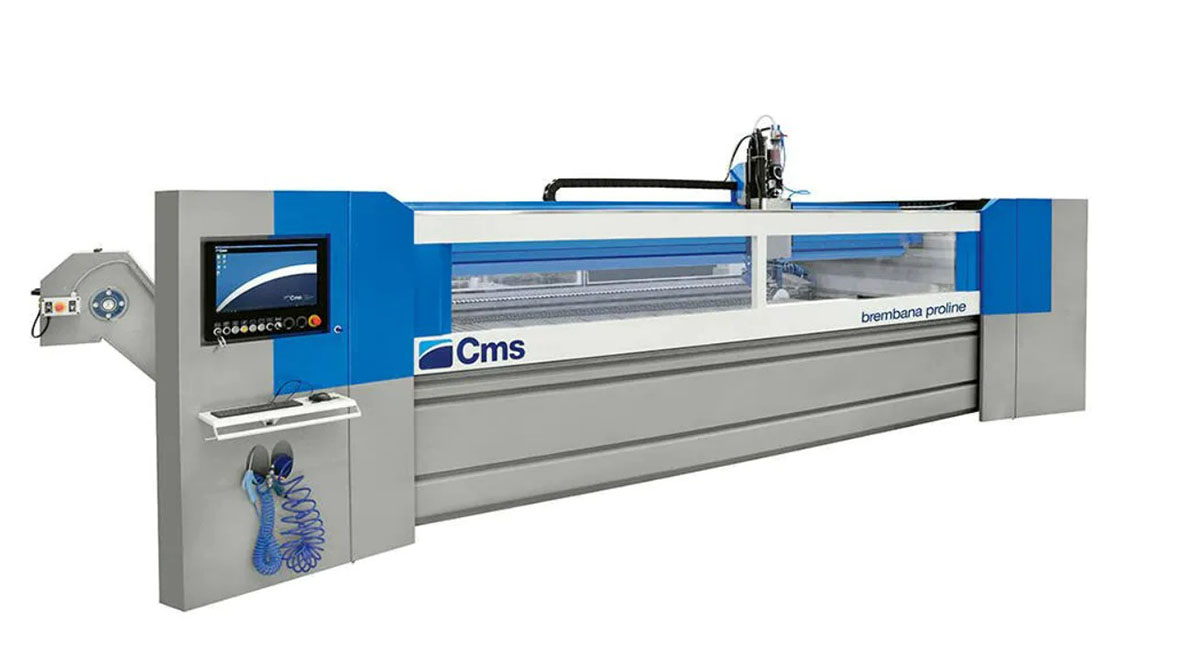

BREMBANA PROLINE
Sistema de corte por chorro de agua monoblock con sistemas integrados
La Tecnocut Proline es un auténtico centro de mecanizado diseñado específicamente para la tecnología de corte por chorro de agua hidro-abrasivo, desarrollado para ofrecer un rendimiento tecnológico superior y máxima fiabilidad operativa.
Diseño estructural avanzado

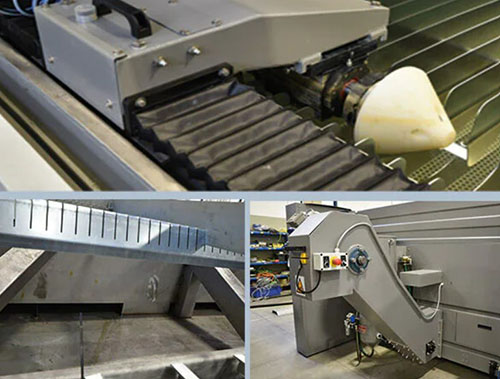

Se caracteriza por una base en acero inoxidable equipada con:
- Sistema de dragado para la eliminación del abrasivo de desecho
- Nivel automático de agua
- Eje rotativo para el mecanizado de tubos
La estructura monolítica permite integrar a bordo de la máquina:
- Tolva presurizada para abrasivo de 330 kg

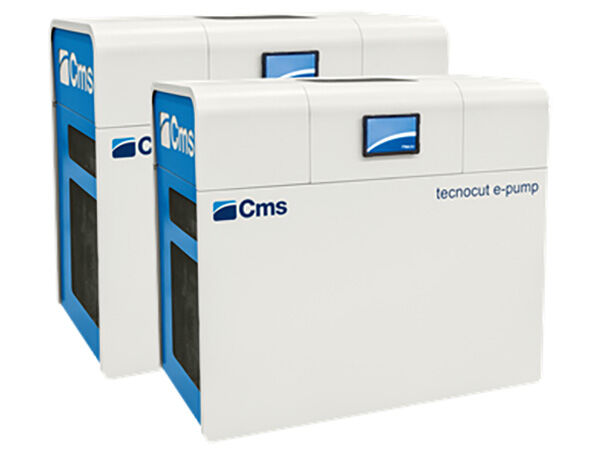

- Intensificador híbrido de nueva generación
La arquitectura de tipo puente garantiza máxima estabilidad y durabilidad, gracias a:
- Cremalleras y piñones helicoidales templados y rectificados
- Reductores con juego inferior a 1 arcmin, asegurando precisión extrema
Las cremalleras y guías de los ejes están protegidas mediante el revolucionario sistema “Powder-Free” de CMS, basado en un sistema de laberintos estancos que ofrece protección total frente a agua y polvo.
Ventajas competitivas
- Más versátil: múltiples configuraciones de serie para adaptarse a nuevas exigencias productivas.
- Más rápida: Control Numérico y accionamientos digitales que aceleran la programación y el uso de accesorios.
- Más compacta: accesorios integrados en la estructura base para una instalación rápida y ordenada.
- Más simple: tiempos de instalación y puesta en marcha reducidos.
Esta máquina supone la herramienta definitiva, específicamente concebida y diseñada con soluciones técnicas más avanzadas para la tecnología de corte por chorro de agua, con el fin de lograr un rendimiento inigualable. Brembana Proline está construido sobre una estructura de acero inoxidable preparada para ser instalada con la «Draga», un sistema de eliminación de abrasivo totalmente automatizado y libre de mantenimiento, un control automático del nivel de agua para el corte sumergido y una opción rotativa para el procesamiento de tuberías. Este concepto innovador y fácil de configurar no solo tiene el tanque de abrasivo instalado a bordo, sino que también la bomba eléctrica de alta presión servo accionada está integrada con el bastidor de la máquina, un gran ahorro en términos de diseño general. La estructura general de la máquina, especialmente el robusto sistema de pórtico, ofrece una rigidez inigualable y, por lo tanto, una precisión de corte constante a lo largo del tiempo, gracias también a los piñones y cremalleras helicoidales rectificados.
Las guías lineales están protegidas por el innovador sistema “Powder free” compuesto por tapas de guías superpuestas, que garantiza la máxima protección contra la humedad, la suciedad y el polvo.
- Más versatilidad: nuevos modelos y una amplia oferta de accesorios y arreglos estándar para reconversiones más rápidas y menos costosas
- Más fiable: CN y controladores digitales para un control total de los parámetros de corte
- Más compacta: accesorios integrados en la estructura base para una instalación y puesta en servicio fácil y rápida
Ventajas:
|
|
|
|
|
|
|
|
FICHA TÉCNICA
| CARRERA DEL EJE X (1 CABEZAL) | Modelo1730: 3250 mm |
|---|---|
| CARRERA DEL EJE Y | Modelo1730: 1700 mm |
| CARRERA DEL EJE Z (CABEZA DE 3 EJES) | Modelo1730: 300 mm |

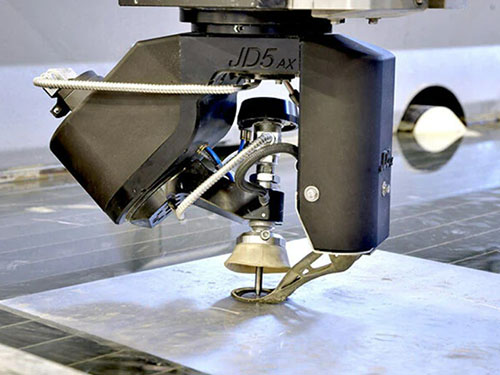

| CARRERA DEL EJE Z (CABEZA DE 5 EJES) | Modelo1730: 200 mm |
| EJE C (5 EJE SOLAMENTE) | Modelo1730: Infinito |
| EJE B (SOLO 5 EJE) | Modelo1730: +/- 62° |
| VELOCIDAD RÁPIDA DEL EJE XY | Modelo1730: 40000 mm/min |
| TAMAÑO DE LA MESA DE TRABAJO | Modelo1730: 3820 x 1920 mm |
| CAPACIDAD DE CARGA DE LA MESA DE TRABAJO | Modelo1730: 1000kg/m2 |
| PRECISIÓN DE LA POSICIÓN | Modelo1730: +/- 0,035mm |
| REPETIBILIDAD DE POSICIÓN | Modelo1730: +/- 0,025mm |
| POTENCIA INSTALADA | Modelo1730: 6 kW / 8 CV |
| HUELLA LXPXH | Modelo1730: 6930 x 3180 x 3900 mm |
| PESO MÁX. (VACÍO) | Modelo1730: 6500 kg |
